當前位置：首頁 >> 陶瓷閥門 >> 陶瓷旋轉閥 >> 氣動陶瓷旋轉閥

更新時間 2024-12-22 0:11:24

陶瓷旋轉閥

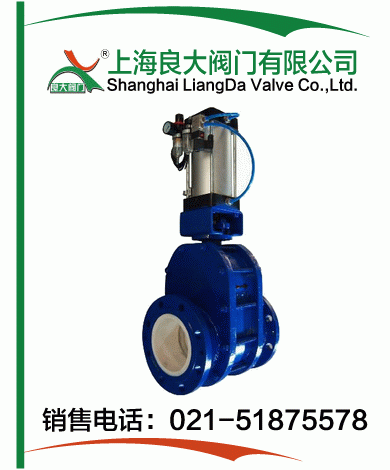

氣動陶瓷旋轉閥

產品名稱：

氣動陶瓷旋轉閥

型號：

XZ643TC

口徑：

DN50-300

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動陶瓷旋轉閥】

氣動陶瓷旋轉閥詳細介紹

氣動陶瓷旋轉閥產品概述：

氣動陶瓷旋轉閥主體采用鑄鋼、耐磨陶瓷組合而成。主要適用于發電廠干灰系統氣、渣的進出料做啟閉之用，也適用于礦山、造紙、石化等有磨損、腐蝕的粉塵、水、油、蒸汽等介質在管邊上的啟閉之用。陶瓷旋轉出料閥具有密封性能好、耐高溫、耐磨性強、啟動輕松、無卡灰及積灰現象、使用壽命長等特點。

氣動陶瓷旋轉閥性能特點：

1、本閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。
2、本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，氣動負荷小卡灰及結灰現象少。

3、本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝

氣動陶瓷旋轉閥應用規范：

設計與制造		GB/T 12224
連接端尺寸	結構長度	廠商標準
	法蘭尺寸	JB/T 79.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

氣動陶瓷旋轉閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	下閥體	WCB	6	密封墊片	高溫紙板
2	閥座	結構陶瓷	7	上閥體	WCB
3	閥板	WCB+結構陶瓷	8	閥桿	2Cr13
4	托架	WCB	9	曲柄	WCB
5	中體	WCB	10	氣動裝置	成品件

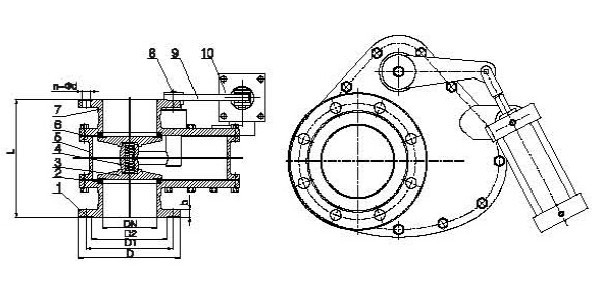

氣動陶瓷旋轉閥外形結構圖：

氣動陶瓷旋轉閥連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	b	n-Φd	FQGA
50	1.0	200	160	125	99	15	4-Ф18	80x65
65		220	180	145	118	15	4-Ф18	80x80
80		250	195	160	132	16	8-Ф18	100x95
100		280	215	180	156	16	8-Ф18	125x115
125		310	245	210	184	18	8-Ф18	125x140
150		310	280	240	211	18	8-Ф22	160x165
200		335	335	295	266	20	8-Ф22	200x220
