當前位置：首頁 >> 陶瓷閥門
>> 陶瓷閘板閥 >> 氣動陶瓷單閘板閥 更新時間 2024-12-22 0:11:28
陶瓷閘板閥
| 氣動陶瓷單閘板閥 |
 |
產品名稱： | 氣動陶瓷單閘板閥 | |||||
| 型號： | Z643TC | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【氣動陶瓷單閘板閥】 | |||||||
氣動陶瓷單閘板閥詳細介紹
氣動陶瓷單閘板閥產品概述：
氣動陶瓷單閘板閥又叫陶瓷平板閘閥，采用法蘭連接形式，根據驅動方式的不同，可分為手動陶瓷單閘板閥、氣動陶瓷單閘板閥；本閥采用結構陶瓷做密封副介質渣道，表面均采用陶瓷制造，密封可靠、整體結構緊湊、硬度高，耐沖蝕、壽命長。使用范圍為熱電廠干灰系統倉泵進出料閥；選煤廠重介質管路系統中管道切換閥；礦山、化工等各類有磨損的干灰、渣水等介質的管道的啟閉閥。
氣動陶瓷單閘板閥結構特點：
1、閥座采用O 形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門；
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線；
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊?。?/span>
4、陶瓷單閘板閥關閉時能自動卸掉內腔高壓，保證使用安全；
5、采用高檔增韌結構陶瓷密封，密封性能好，機械強度高；
6、可防止固體顆粒對密封面的沖刷、磨損，耐磨性好；
7、單閥座、單向帶壓密封，可有效防止積灰、積渣及卡阻；
8、料口全流通無阻擋物，有吹堵裝置，卡灰、積灰現象少；
9、該閥開關扭距小，使用方便，可實現任意角度安裝。
10、閥門兩側設有清洗孔，清洗方便；
11、底部設有可卸盲板，防止灰渣深沉造成關不到位的現象
氣動陶瓷單閘板閥應用規范：
| 設計與制造 | JB/T 8691 | |
| 連接端尺寸 | 結構長度 | 廠商標準 |
| 法蘭尺寸 | JB/T79.1 | |
| 檢驗與試驗 | GB/T JB/T8691 | |
| 材料 | 碳鋼 | Gb/T 12229 |
| 標志 | Gb/T 12220 | |
| 供貨 | Gb/T 12252 | |
氣動陶瓷單閘板閥零件材料：
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 底蓋 | WCB | 7 | 蓋板 | WCB |
| 2 | 密封墊片 | PTPE | 8 | 填料 | 柔性石墨 |
| 3 | 閥體 | WCB | 9 | 填料壓蓋 | WCB |
| 4 | 閥座 | 結構陶瓷 | 10 | 支柱 | 20# |
| 5 | 閥板 | 304+結構陶瓷 | 11 | 螺母 | 黃銅 |
| 6 | 閥桿 | 2Cr13 | 12 | 手輪 | Qt400 |

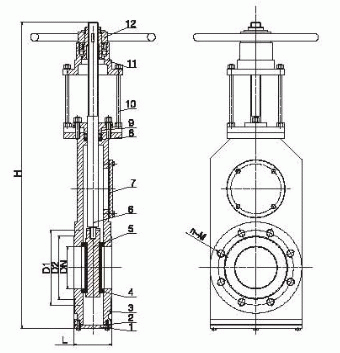

氣動陶瓷單閘板閥外形結構圖：
氣動陶瓷單閘板閥連接尺寸：
| DN | PN(Mpa) | L | D | D1 | H | n-Md |
| 50 | 1.0 | 100 | 160 | 125 | 320 | 4-M16 |
| 65 | 100 | 180 | 145 | 345 | 4-M16 | |
| 80 | 100 | 195 | 160 | 380 | 8-M16 | |
| 100 | 100 | 210 | 180 | 440 | 8-M16 | |
| 125 | 100 | 245 | 210 | 465 | 8-M16 | |
| 150 | 100 | 280 | 240 | 620 | 8-M20 | |
| 200 | 100 | 335 | 295 | 650 | 8-M20 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動陶瓷單閘板閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
