當前位置：首頁 >> 陶瓷閥門
>> 陶瓷出料閥 >> 氣動陶瓷耐磨出料閥 更新時間 2024-12-22 0:11:25
陶瓷出料閥
| 氣動陶瓷耐磨出料閥 |
 |
產品名稱： | 氣動陶瓷耐磨出料閥 | |||||
| 型號： | Z674TC | ||||||
| 口徑： | DN40-300 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【氣動陶瓷耐磨出料閥】 | |||||||
氣動陶瓷耐磨出料閥詳細介紹
氣動陶瓷耐磨出料閥產品概述：
氣動陶瓷耐磨出料閥專為氣力除灰系統設計，具有啟閉動作可靠、啟動負荷??；本閥料口全流通無阻擋物有吹堵裝置，不容易積灰。耐磨性強、阻力小、卡灰及結灰現象少；安裝檢修方便、使用壽命長、密封性能好等特點。 獨特的設計理念在于閥門動作時閥板對閥座密封面產生自研磨，拋光作用，使它在惡劣工況的使用過程中能不斷提高耐磨性和密封性。氣動陶瓷耐磨出料閥采用結構陶瓷做密封件，耐沖刷、耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封；根據不同工況可設置吹掃口、灰渣漏斗，適用于干灰系統、渣漿等介質的輸送系統中；積灰少，無卡澀，維護簡單，使用壽命長。氣動執行器采用全封閉推桿式直缸驅動，性能可靠，輸出扭距大，可滿足在惡劣工況條件下工作。也可適用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質。
氣動陶瓷耐磨出料閥性能特點：
1、具有自動清潔功能，開放式的大體腔結構可以保證閘板自由升降運動并防止體腔內積料，同時也避免損傷閥門密封面。閥門開啟時，閘板會繞自身軸線旋轉，能自動清潔閥門密封面內的雜物，因此具有自動清潔功能。
2、閥門密封面不易受損，已經證實，繞自身軸線旋轉的閘板在高磨損和高沖刷工況中具有出色的表現，兩個閥板間有彈簧負載，保證閥門可以雙向密封。閘板的尖銳的棱角可以有效刮除密封面上的雜質。
氣動陶瓷耐磨出料閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
廠商標準 |
法蘭尺寸 |
JB/T 79.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
氣動陶瓷耐磨出料閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB |
6 |
中閥體 |
WCB |
2 |
閥座 |
結構陶瓷 |
7 |
填料 |
柔性石墨 |
3 |
閥板 |
WCB+結構陶瓷 |
8 |
填料壓蓋 |
WCB |
4 |
閥板座 |
WCB |
9 |
支柱 |
25# |
5 |
螺母 |
25# |
10 |
氣動裝置 |
成品件 |

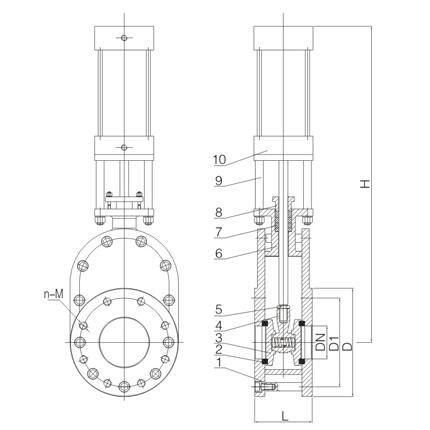

氣動陶瓷耐磨出料閥外形結構圖：
氣動陶瓷耐磨出料閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
40 |
1.0 |
120 |
150 |
110 |
16 |
450 |
4-m16 |
50 |
120 |
165 |
125 |
16 |
510 |
4-m16 |
|
65 |
120 |
180 |
145 |
18 |
580 |
4-m16 |
|
80 |
120 |
195 |
160 |
20 |
610 |
8-m16 |
|
100 |
120 |
215 |
180 |
20 |
670 |
8-m16 |
|
125 |
160 |
250 |
210 |
22 |
780 |
8-m16 |
|
150 |
160 |
285 |
240 |
24 |
850 |
8-m20 |
|
175 |
160 |
315 |
270 |
26 |
950 |
8-m20 |
|
200 |
160 |
340 |
295 |
26 |
1050 |
8-m20 |
|
225 |
160 |
370 |
325 |
30 |
1100 |
8-m20 |
|
250 |
200 |
395 |
350 |
30 |
1190 |
12-m20 |
|
300 |
200 |
450 |
400 |
30 |
1350 |
12-m20 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動陶瓷耐磨出料閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
