當前位置：首頁 >> 真空閥門 >> 真空球閥 >> 手動高真空球閥

更新時間 2024-12-22 0:10:19

真空球閥

手動高真空球閥

產品名稱：

手動高真空球閥

型號：

口徑：

DN10-200

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【手動高真空球閥】

手動高真空球閥詳細介紹

手動高真空球閥產品概述：

手動高真空球閥是應用在真空系統中（又能適用一定的壓力下）開啟或切斷氣流的高真空球閥。手動高真空球閥結構緊湊，美觀，密封座補償設計。有自動補償密封座磨損功能，啟閉力矩小，壽命長等優點。適用的工作介質為帶酸、堿性的各類氣體或液體。

手動高真空球閥技術性能：

適用范圍(Pa)	快卸法蘭（KF）2x105～1.3x10-5 活套法蘭16x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-5
介質溫度（℃）	標準出廠：-30～+150 特殊指定：-30～+240
安裝位置	任意
法蘭標準	GB4982；GB/T6070

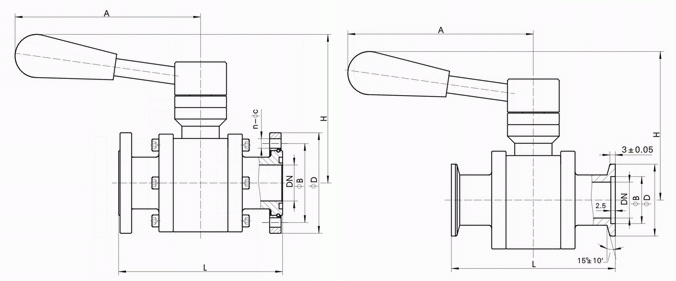

手動高真空球閥外形結構圖：

手動高真空球閥連接尺寸：
快卸法蘭（KF）連接及外形尺寸（GB4982）

型號	通徑(DN)	ΦD	ΦB	H	L	A
GU-10/KF	10	30	12.2	60	92	120
GU-16/KF	16	30	17.2	62	100	120
GU-25/KF	25	40	26.2	75	114	150
GU-40/KF	40	55	41.2	115	165	200
GU-50/KF	50	75	52.2	125	175	221

活套法蘭連接及外形尺寸（GB/T6070）

型號	通徑(DN)	ΦD	ΦB	H	L	A	n-ΦC
GU-10	10	55	40	60	90	120	4-6.5
GU-16	16	60	45	62	100	120
GU-20	20	65	50	73	114	150
GU-25	25	70	55	75	114	150
GU-32	32	90	70	93	140	180	4-9
GU-40	40	100	80	115	165	200
GU-50	50	110	90	125	175	221
GU-63	63	130	110	166	186	230
GU-80	80	145	125	175	198	290	8-9
GU-100	100	165	145	189	220	260	8-9
GU-125	125	200	175	232	266	360	8-11
GU-150	150	225	200	250	296	400	8-11
GU-200	200	285	260	306	390	620	12-12
