當前位置：首頁 >> 真空閥門 >> 真空球閥 >> GUD型電動高真空球閥

更新時間 2024-12-22 0:10:21

真空球閥

GUD型電動高真空球閥

產品名稱：

GUD型電動高真空球閥

型號：

GUD

口徑：

DN10-200

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GUD型電動高真空球閥】

GUD型電動高真空球閥詳細介紹

GUD型電動高真空球閥產品概述：

GUD型系列電動高球閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。適用的工作介質為帶酸、堿性的氣體或液體。

GUD型電動高真空球閥技術性能：

用范圍(Pa)	快卸法蘭（KF）2x105～1.3x10-5 活套法蘭16x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-5
開閉時間（S）	DN≤32 20； DN≥40 30
介質溫度（℃）	標準出廠：-30～+150 特殊指定：-30～+240
法蘭標準	GB4982；GB/T6070
安裝位置	任意
控制電路	標準出廠：AC220V/50Hz開關型特殊指定：AC380V；DC24V開關型 4～20mADC調節型
信號反饋	標準出廠：帶無源觸點型特殊指定：調節型4～20mADC

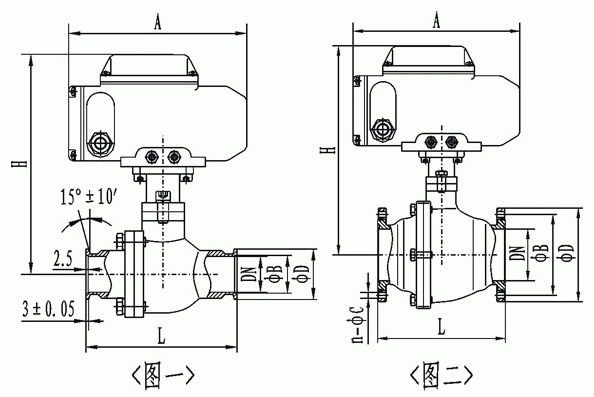

GUD型電動高真空球閥外形結構圖：

GUD型電動高真空球閥連接尺寸：
快卸法蘭（KF）連接及外形尺寸（GB4982）

型號	通徑(DN)	ΦD	ΦB	H	L	A
GUD-10/KF	10	30	12.2	175	92	160
GUD-16/KF	16	30	17.2	178	100
GUD-25/KF	25	40	26.2	193	114
GUD-40/KF	40	55	41.2	248	165	196
GUD-50/KF	50	75	52.2	257	175	196

活套法蘭連接及外形尺寸（GB/T6070）

型號	通徑(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-10	10	55	40	170	92	160	4-6.5
GUD-16	16	60	45	178	100
GUD-20	20	65	50	191	114
GUD-25	25	70	55	193	114		4-9
GUD-32	32	90	70	211	140
GUD-40	40	100	80	248	165	196
GUD-50	50	110	90	257	175
GUD-63	63	130	110	275	186
GUD-80	80	145	125	300	198		8-9
GUD-100	100	165	145	338	220		8-9
GUD-125	125	200	175	373	266	255	8-11
GUD-150	150	225	200	390	296	255	8-11
GUD-200	200	285	260	512	390	310	12-12
