當前位置：首頁 >> 電動閥門 >> 電動球閥 >> 電動高真空（壓力）球閥

更新時間 2024-12-22 0:10:22

電動球閥

電動高真空（壓力）球閥

產品名稱：

電動高真空（壓力）球閥

型號：

GUD

口徑：

DN10-200

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【電動高真空（壓力）球閥】

電動高真空（壓力）球閥詳細介紹

電動高真空（壓力）球閥產品概述：

電動高真空（壓力）球閥是應用在真空系統中（又能適用一定的壓力下）開啟或切斷氣流的高真空球閥。執行機構采用回轉型電動，電子調節式驅動裝置，通過外接電源切換或外部輸入信號來實現閥門啟閉或中間位置的控制。本閥門外形結構緊湊，美觀，密封座補償式設計。有自動補償密封座磨損功能，密封可靠，壽命長等優點。適用的工作介質為帶酸、堿性的各類氣體或液體。

電動高真空（壓力）球閥技術性能：

用范圍(Pa)	快卸法蘭（KF）2x105～1.3x10-5 活套法蘭16x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-5
開閉時間（S）	DN≤32 20； DN≥40 30
介質溫度（℃）	標準出廠：-30～+150 特殊指定：-30～+240
法蘭標準	GB4982；GB/T6070
安裝位置	任意
控制電路	標準出廠：AC220V/50Hz開關型特殊指定：AC380V；DC24V開關型 4～20mADC調節型
信號反饋	標準出廠：帶無源觸點型特殊指定：調節型4～20mADC

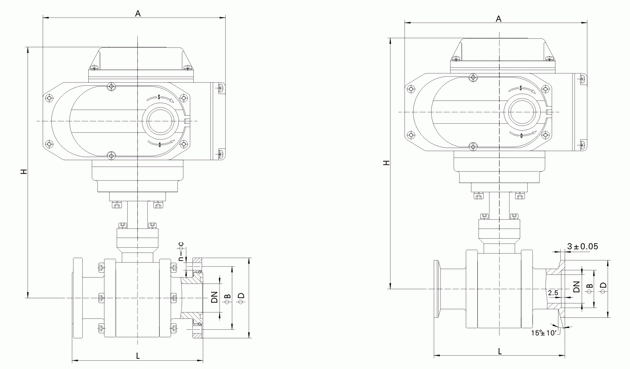

電動高真空（壓力）球閥外形結構圖：

電動高真空（壓力）球閥連接尺寸：
快卸法蘭（KF）連接及外形尺寸（GB4982）

型號	通徑(DN)	ΦD	ΦB	H	L	A
GUD-10/KF	10	30	12.2	175	92	160
GUD-16/KF	16	30	17.2	178	100
GUD-25/KF	25	40	26.2	193	114
GUD-40/KF	40	55	41.2	248	165	196
GUD-50/KF	50	75	52.2	257	175	196

活套法蘭連接及外形尺寸（GB/T6070）

型號	通徑(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-10	10	55	40	170	92	160	4-6.5
GUD-16	16	60	45	178	100
GUD-20	20	65	50	191	114
GUD-25	25	70	55	193	114		4-9
GUD-32	32	90	70	211	140
GUD-40	40	100	80	248	165	196
GUD-50	50	110	90	257	175
GUD-63	63	130	110	275	186
GUD-80	80	145	125	300	198		8-9
GUD-100	100	165	145	338	220		8-9
GUD-125	125	200	175	373	266	255	8-11
GUD-150	150	225	200	390	296	255	8-11
GUD-200	200	285	260	512	390	310	12-12
