當前位置：首頁 >> 陶瓷閥門 >> 陶瓷球閥 >> 氣動帶手動陶瓷球閥

更新時間 2024-12-22 0:11:07

陶瓷球閥

氣動帶手動陶瓷球閥

產品名稱：

氣動帶手動陶瓷球閥

型號：

QS641TC

口徑：

DN15-300

壓力：

1.6-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動帶手動陶瓷球閥】

氣動帶手動陶瓷球閥詳細介紹

氣動帶手動陶瓷球閥產品概述：

QS641TC氣動帶手動陶瓷球閥適用于高硬度的顆粒或有軟顆粒但又有腐蝕性介質管道上作啟閉之用。公稱壓力1.6MPA,適應溫度小于等于200度。與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性能好、熱膨脹小。球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用ZrO2陶瓷的自潤滑性，可取得很好的密封性能。陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。

氣動帶手動陶瓷球閥結構特點：

1、所有介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。

2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性及高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。

4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。

氣動帶手動陶瓷球閥應用領域：

1. 火電廠煙氣脫硫脫硝石灰水、石灰石漿液、石膏漿液

2. 火電廠氣力除灰

3. 多晶硅硅粉氣力輸送

4. 冶金粉末氣力輸送

5. 濕法冶金硫酸/鹽酸與礦砂混合物

6. 其他高腐蝕、高磨損、高沖刷工況

氣動帶手動陶瓷球閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	左右體	WCB	8	填料	PTFE
2	閥體	WCB	9	填料壓蓋	2Cr13
3	襯套	復合工程陶瓷	10	支架	Q235
4	球體	復合工程陶瓷	11	蝸桿裝置	Q235
5	閥座	復合工程陶瓷	12	螺柱	35
6	閥桿	2Cr13	13	螺	25
7	墊片	石墨

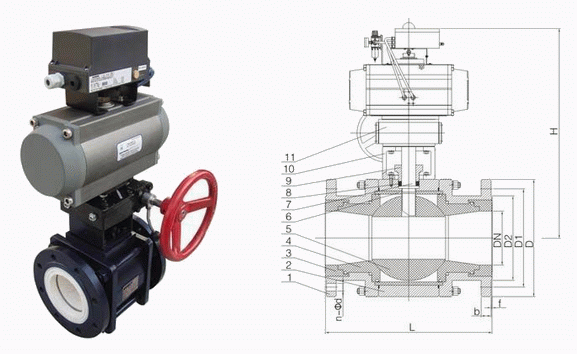

氣動帶手動陶瓷球閥外形結構圖：

氣動帶手動陶瓷球閥連接尺寸：

DN	PN(KG)	L	D	D1	D2	C	H1	H2	n-φd
50	16	203	165	125	99	20	185	150	4-φ18
65		222	185	145	118	20	215	150	4-φ18
80		241	200	160	132	20	230	150	8-φ18
100		305	220	180	156	20	240	180	8-φ18
125		356	250	210	184	22	265	180	8-φ18
150		394	285	240	211	24	300	180	8-φ22
200		457	340	295	266	24	355	200	12-φ22
250		533	405	355	319	26	420	200	12-φ26
