當前位置：首頁 >> 陶瓷閥門 >> 陶瓷球閥 >> 陶瓷電動V型調節球閥

更新時間 2024-12-22 0:11:11

陶瓷球閥

陶瓷電動V型調節球閥

產品名稱：

陶瓷電動V型調節球閥

型號：

QV941TC、QV947TC

口徑：

DN15-300

壓力：

1.6-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【陶瓷電動V型調節球閥】

陶瓷電動V型調節球閥詳細介紹

陶瓷電動V型調節球閥產品概述：

陶瓷電動V型調節球閥具有控制精確、流阻小、流量系數大、結構簡單、密封性能好，是真正的高效率進行控制工藝工況的一種閥門。 V型球閥具有等百分比流量調節（對數）特性，可以更精準、更靈活地對介質進行流量調節，可調范圍大，調節速度快，維護簡單，節約成本。在開啟與關閉的過程中，球體的V形道與閥座間具有剪切作用，可將介質中的纖維、固體顆粒等切碎并除去，且結構陶瓷具有很好的自潔性

陶瓷電動V型調節球閥結構特點：

1、所有介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。

2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性及高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。

4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。

陶瓷電動V型調節球閥應用規范：

設計與制造		GB/T 12237	B16.34
連接端尺寸	結構長度	GB/T 12221	ANSI B16.10
	法蘭尺寸	GB/T 19113	ANSI B16.5
檢驗與試驗		GB/T 13927	API 598
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

陶瓷電動V型調節球閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	Ss304 A105N	7	密封圈	硅膠/氟膠
2	中閥體	Ss304 A105N	8	閥桿	SS 2Cr13
3	法蘭座	結構陶瓷	9	填料	石墨
4	閥座	結構陶瓷	10	填料壓蓋	Ss304 WCB
5	球體	結構陶瓷	11	支架	Ss304 Q235
6	中套	結構陶瓷	12	電動裝置	組件

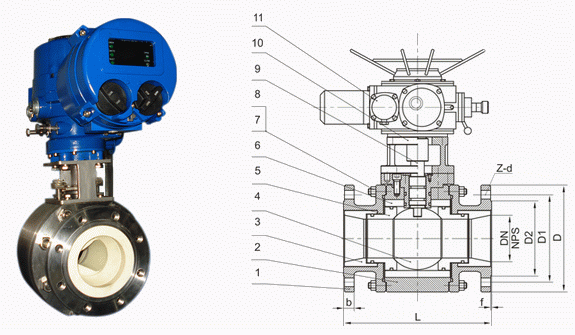

陶瓷電動V型調節球閥外形結構圖：

陶瓷電動V型調節球閥連接尺寸：

型號	規格		H	L	D	D1	D2	n-d	b	f
型號	DN	NPS	H	L	D	D1	D2	n-d	b	f
QV41TC-150C/P	15	1 /2"	170	108	90	60.3	34.9	4-M12	11.6	2
QV41TC-150C/P	20	3 /4"	180	117	100	69.9	42.9	4-M12	13.2	2
QV41TC-150C/P	25	1"	185	127	110	79.4	50.8	4-M12	14.7	2
QV41TC-150C/P	32	1-1/4"	220	140	115	88.9	63.5	4-M12	16.3	2
QV41TC-150C/P	40	1-1/2"	230	165	125	98.4	73.0	4-M12	17.9	2
QV41TC-150C/P	50	2"	247	178	150	120.7	92.1	4-M16	19.5	2
QV41TC-150C/P	65	2-1/2"	270	190	180	139.7	104.8	4-M16	22.7	2
QV41TC-150C/P	80	3"	310	203	190	152.4	127.0	4-M16	24.3	2
QV47TC-150C/P	100	4"	355	229	230	190.5	139.7	8-M16	24.3	2
QV47TC-150C/P	125	5"	430	356	255	215.9	157.2	8-M20	24.3	2
QV47TC-150C/P	150	6"	490	394	280	241.3	185.7	8-M20	25.9	2
QV47TC-150C/P	200	8"	590	457	345	298.5	215.9	8-M20	29.0	2
