>> 陶瓷球閥 >> 不銹鋼氣動陶瓷球閥 更新時間 2025-5-10 0:34:54
陶瓷球閥
| 不銹鋼氣動陶瓷球閥 |
 |
產品名稱： | 不銹鋼氣動陶瓷球閥 | |||||
| 型號： | Q641TC | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【不銹鋼氣動陶瓷球閥】 | |||||||
不銹鋼氣動陶瓷球閥詳細介紹
不銹鋼氣動陶瓷球閥產品概述：
Q641TC不銹鋼氣動陶瓷球閥與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度 HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況。
不銹鋼氣動陶瓷球閥結構特點：
不銹鋼氣動陶瓷球閥球體采用先進研磨設備及工藝制造，球圓度精度高、表面質量好、與閥座對研后，利用結構陶瓷的自滑潤性，具有很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。閥座、球體具有良好的耐磨性、使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。本閥為三片式結構,可按照GB、JIS、API等標準數據制造。
不銹鋼氣動陶瓷球閥結構特點：
不銹鋼氣動陶瓷球閥球體采用先進研磨設備及工藝制造，球圓度精度高、表面質量好、與閥座對研后，利用結構陶瓷的自滑潤性，具有很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。閥座、球體具有良好的耐磨性、使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。本閥為三片式結構,可按照GB、JIS、API等標準數據制造。
不銹鋼氣動陶瓷球閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
GB/T 9113.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|

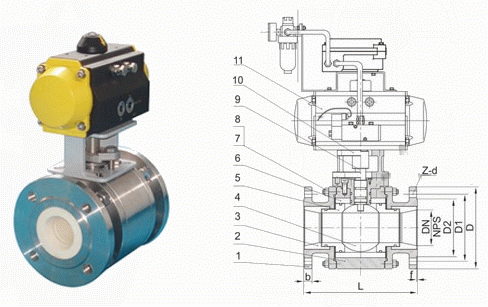

不銹鋼氣動陶瓷球閥外形結構圖：
不銹鋼氣動陶瓷球閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
15 |
1.6 |
130 |
95 |
65 |
45 |
14 |
180 |
4-Φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
190 |
4-Φ14 |
|
25 |
150 |
115 |
85 |
65 |
16 |
220 |
4-Φ14 |
|
32 |
165 |
135 |
100 |
75 |
18 |
235 |
4-Φ18 |
|
40 |
180 |
145 |
110 |
85 |
18 |
255 |
4-Φ18 |
|
50 |
203 |
160 |
125 |
100 |
20 |
270 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
20 |
310 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
370 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
22 |
430 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
510 |
8-Φ18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
590 |
8-Φ23 |
|
200 |
457 |
335 |
295 |
265 |
24 |
750 |
8-Φ23 |
|
250 |
533 |
405 |
355 |
320 |
26 |
850 |
12-Φ23 |
|
300 |
610 |
460 |
410 |
375 |
30 |
920 |
12-Φ23 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【不銹鋼氣動陶瓷球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
