四通球閥
| 四通球閥 |
 |
產品名稱： | 四通球閥 | |||||
| 型號： | Q46F/H | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【四通球閥】 | |||||||
四通球閥詳細介紹
四通球閥產品概述：
四通球閥主要由閥體、閥座、閥芯、閥桿和操作機構等組成，其閥體上設有四個通道口，閥芯為圓球型，四個通孔，中間對角線用一擋板隔開，形成兩路，球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當操作機構通過閥桿帶動閥芯沿順時針旋轉90°時，能使相近的兩個通道實現兩兩相通，以達到對四路管道內輸送介質進行流通和切斷的目的。本產品可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
四通球閥是一種X形垂直通道的球閥，其流路形式為X型二位四通，大口徑采用中間閥體，四面法蘭連接(即在每個通道口處各連接有法蘭)，小口徑則由左閥體與右閥蓋連接而成，主要用于介質流向的切換。該閥在閥座的前端設有與閥芯構成密封配合的密封件。本產品可采用手動、蝸輪、氣動、電動、液動等多種操作方式。

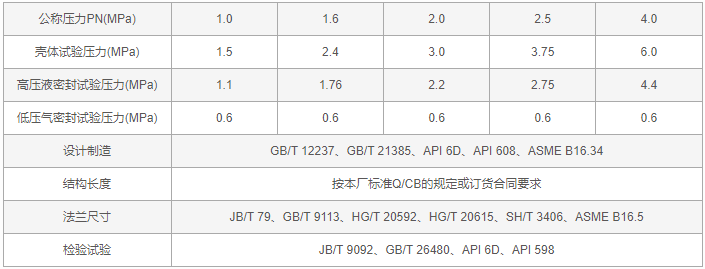

四通球閥性能規范：

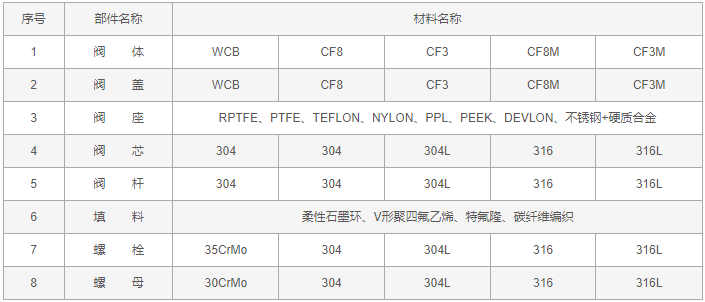

四通球閥零件材料：

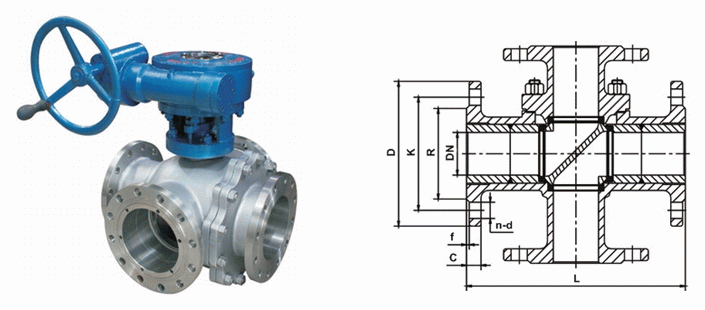

四通球閥外形結構圖：

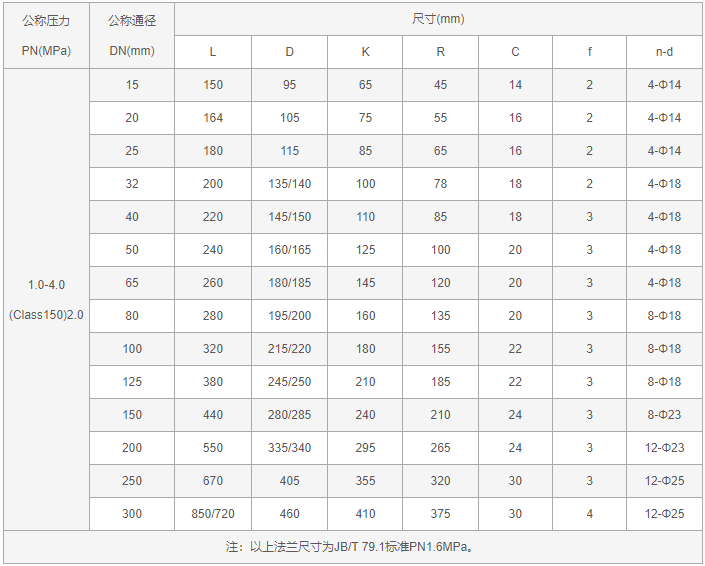

四通球閥外形尺寸表：
四通球閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司四通球閥產品，咨詢時請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、使用介質及介質溫度等。本產品流路形式為X型通道口，應根據實際用途選擇配管組合，安裝前應首先根據閥門上的標示檢查是否符合使用要求。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【四通球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
