當前位置：首頁 >> 襯氟閥門
>> 襯氟過濾器 >> Y型襯氟過濾器 更新時間 2024-12-22 0:09:27
襯氟過濾器
| Y型襯氟過濾器 |
 |
產品名稱： | Y型襯氟過濾器 | |||||
| 型號： | GL41F46 | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【Y型襯氟過濾器】 | |||||||
Y型襯氟過濾器詳細介紹
Y型襯氟過濾器產品概述：
GL41F46Y型襯氟過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2，可根據介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中。
法蘭尺寸PN1.0MPa按GB9115.8-88標準。
法蘭尺寸PN1.6MPa按GB9113.3-88標準。
法蘭尺寸PN2.5MPa按GB9113.4-88標準。
Y型襯氟過濾器零件材料：
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
Z |
C |
||
1 |
閥體、閥蓋 |
HT250/A126 |
WCB/A216WCB |
2 |
過濾網 |
PTFE(F4) |
|
3 |
螺栓/螺母 |
35/45、A193B7/A194 |
|
4 |
襯里層 |
FEP(F46)PCTFE(F3) |
|

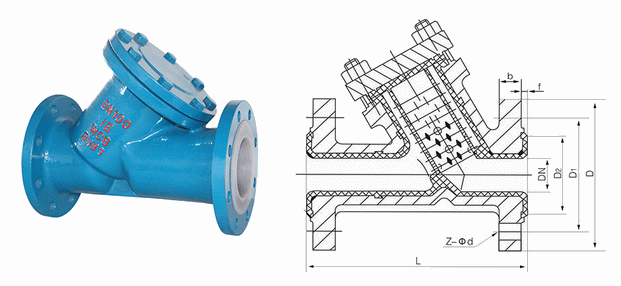

Y型襯氟過濾器外形結構圖：
Y型襯氟過濾器連接尺寸：
公稱通徑 |
GL41F46-10/16/25Y型襯氟過濾器 |
||||||||||
DN |
NPS |
L |
D |
D1 |
D2 |
b |
f |
H1 |
H |
Z-φd |
重量 |
PN1.0～2.5(MPa) |
|||||||||||
20 |
3/4 |
150 |
105 |
75 |
55 |
16 |
2 |
70 |
122 |
4-14 |
3.3 |
25 |
1 |
160 |
115 |
85 |
65 |
16 |
2 |
78 |
135 |
4-14 |
4.2 |
32 |
11/4 |
190 |
135 |
100 |
78 |
18 |
2 |
86 |
154 |
4-18 |
6.6 |
40 |
11/2 |
200 |
145 |
110 |
85 |
18 |
3 |
92 |
164 |
4-18 |
7.3 |
50 |
2 |
230 |
160 |
125 |
100 |
20 |
3 |
102 |
182 |
4-18 |
12 |
65 |
21/2 |
250 |
180 |
145 |
120 |
20 |
3 |
115 |
205 |
4-18 |
16 |
80 |
3 |
280 |
195 |
160 |
135 |
22 |
3 |
135 |
232 |
8-18 |
23 |
100 |
4 |
320 |
215 |
180 |
155 |
24 |
3 |
156 |
263 |
8-18 |
32 |
125 |
5 |
400 |
245 |
21O |
185 |
26 |
3 |
248 |
370 |
8-18 |
39 |
150 |
6 |
500 |
280 |
240 |
210 |
28 |
3 |
285 |
425 |
8-23 |
52 |
200 |
8 |
600 |
335 |
295 |
265 |
30 |
3 |
362 |
530 |
8-23 |
89 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【Y型襯氟過濾器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
