當前位置：首頁 >> 柱塞閥 >> 平衡式柱塞閥 >> 平衡式柱塞閥

更新時間 2024-12-22 0:04:49

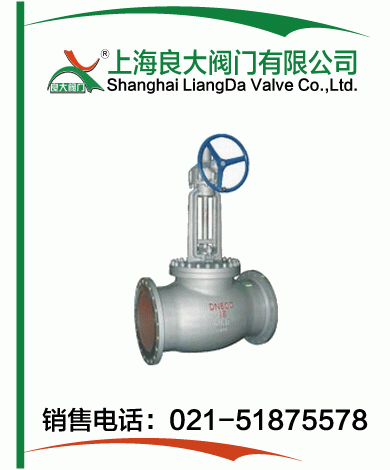

平衡式柱塞閥

產品名稱：

平衡式柱塞閥

型號：

U46SM、UJ46H.Y

口徑：

DN50-500

壓力：

1.6-4.0MPa

材質：

鑄鐵、鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【平衡式柱塞閥】

平衡式柱塞閥詳細介紹

平衡式柱塞閥產品描述：

平衡式柱塞閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。

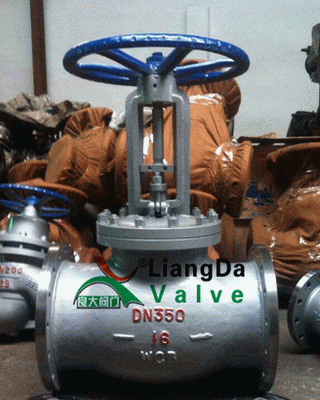

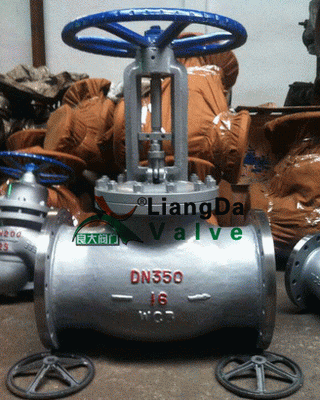

平衡式柱塞閥產品實物圖：

平衡式柱塞閥閥體材料：

鑄鋼	不銹鋼	含鉬不銹鋼	蒙乃爾
WCB	CF8(304)	CF8M(31 6)

平衡式柱塞閥上密封圈材料：

聚四氟乙烯

含氟柔性石墨

對位聚苯

含碳纖維柔性石墨

平衡式柱塞閥密封圈材料：

本體			堆焊
304	316	Monel	507鉬	鈷鉻鎢	鈷鉻鉬

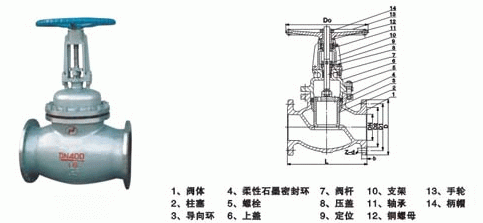

平衡式柱塞閥外形結構圖：

平衡式柱塞閥連接尺寸：PN1.6MPa

DN	L	D	01	D2	b	Z-φd	DO
150	480	300	250	218	30	8-25	400
200	600	350	310	278	34	12-25	450
250	650	425	370	332	36	12-30	500
300	750	485	430	390	40	16-30	560
350	850	550	490	448	44	16-34	640
400	914	610	550	505	48	16-34	750
450	987	660	600	555	50	20-34	帶傘齒輪轉動
500	987	730	660	610	52	20-41	帶傘齒輪轉動

平衡式柱塞閥連接尺寸：PN2.5MPa

DN	L	D	01	D2	b	Z-φd	DO
150	480	300	250	218	30	8-25	400
200	600	350	310	278	34	12-25	450
250	650	425	370	332	36	12-30	500
300	750	485	430	390	40	16-30	560
350	850	550	490	448	44	16-34	640
400	914	610	550	505	48	16-34	750
450	987	660	600	555	50	20-34	帶傘齒輪轉動
500	987	730	660	610	52	20-41	帶傘齒輪轉動
