先導式減壓閥
| 先導活塞式氣體減壓閥 |
 |
產品名稱： | 先導活塞式氣體減壓閥 | |||||
| 型號： | YK43X、YK43F | ||||||
| 口徑： | DN15-500 | ||||||
| 壓力： | PN1.0-16.0MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【先導活塞式氣體減壓閥】 | |||||||
先導活塞式氣體減壓閥詳細介紹
先導活塞式氣體減壓閥產品概述：
先導活塞式氣體減壓閥是一種通過調節彈簧力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能，適用于工作介質為空氣、氮氣、氧氣、氫氣、液化氣或天然氣等氣體管路用的氣體減壓閥。該閥由主閥和導閥組成，其主閥體下部有下閥蓋、主閥彈簧、主閥瓣，主閥瓣由主閥彈簧支撐，使主閥處于密封狀態，主閥體上部有活塞﹑缸套等，當活塞受介質壓力后，靠缸套導向推動主閥瓣，使閥門開啟。該主閥體上分別設置有與介質進出口相通的左右流道，并通過氣管與采用中接頭固定連接于閥蓋上部的導閥連通，導閥體內有導閥彈簧﹑導閥瓣﹑膜片等，導閥彈簧支承導閥瓣，使導閥處于密封狀態，導閥上蓋內有調節彈簧﹑調節螺栓，便于調節所需的工作壓力。
先導活塞式氣體減壓閥通過啟閉件的節流，將閥前管路較高的壓力減至某一所需的出口壓力，使閥后壓力自動滿足預定要求，并在流量和進口壓力不斷變化的情況下，保持出口壓力在設定值，以適應工況需要，其出廠時主閥與導閥是關閉的，使用時，順時針方向旋轉調節螺栓，頂開導閥瓣，介質由"a"道通入導閥腔進入"S"道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由"B"道進入膜片下腔，當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，A腔流向B腔介質較少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。
先導活塞式氣體減壓閥零件材料：

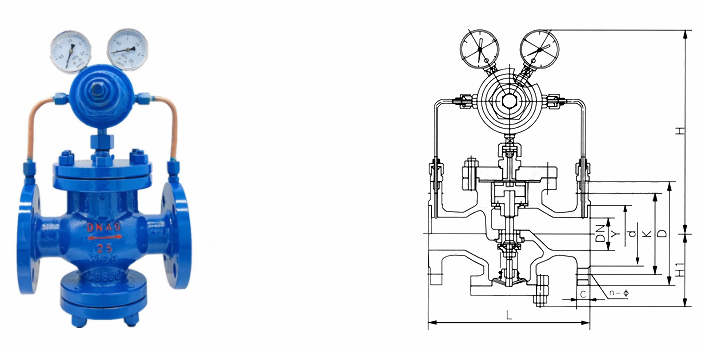

先導活塞式氣體減壓閥外形結構圖：
先導活塞式氣體減壓閥外形尺寸表：
先導活塞式氣體減壓閥訂貨參數及注意事項：
尊敬的客戶！如果您需要訂購我公司先導活塞式氣體減壓閥產品，咨詢時請說明進壓力、出口壓力、公稱通徑、閥體材質、附件要求等。根據介質溫度不同，本產品有聚四氟乙稀/橡膠和硬密封兩種可供選擇，具體詳情請聯系我司銷售技術人員。
