當前位置：首頁 >> 陶瓷閥門 >> 陶瓷刀閘閥 >> 氣動陶瓷刀閘閥

更新時間 2024-12-22 0:11:39

陶瓷刀閘閥

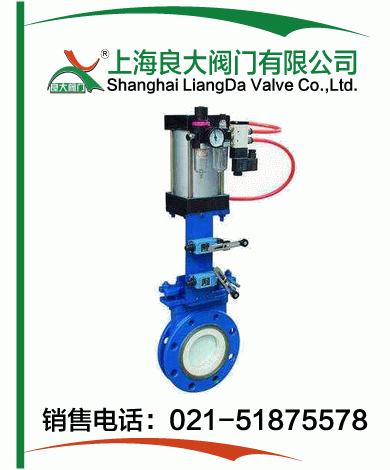

氣動陶瓷刀閘閥

產品名稱：

氣動陶瓷刀閘閥

型號：

PZ673TC

口徑：

DN50-600

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【氣動陶瓷刀閘閥】

氣動陶瓷刀閘閥詳細介紹

氣動陶瓷刀閘閥產品概述：

氣動陶瓷刀閘閥適于用高硬度的顆粒等介質，有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。產品廣泛適用于灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相介質輸送系統，尤其適用于火力發電廠石子煤系統。可采用手動、氣動和電動、電液聯動等驅動方式。氣動陶瓷刀閘閥閘板、閥座密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫、密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。氣動陶瓷刀閘閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

氣動陶瓷刀閘閥應用規范：

設計與制造		JB/T 8691
連接端尺寸	結構長度	GB/T 15188.2
	法蘭尺寸	GB/T 9113.1
檢驗與試驗		GB/T JB/T8691
材料	碳鋼	GB/T 12229
標志		GB/T 12220
供貨		GB/T 12252

氣動陶瓷刀閘閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥座	結構陶瓷	7	連接架	WCB
2	閥體	WCB	8	支架	WCB
3	閥板	不銹鋼+結構陶瓷	9	螺母	25#
4	填料	柔性石墨	10	連接盤	WCB
5	填料壓蓋	WCB	11	氣動裝置	成品件
6	鎖軸	2Cr13	12

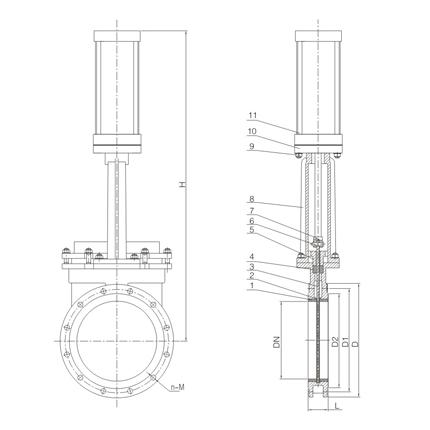

氣動陶瓷刀閘閥外形結構圖：

氣動陶瓷刀閘閥連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	H	N-M
50	1.0	43	165	125	99	285	4-M16
65		46	185	145	118	300	4-M16
80		46	200	160	132	315	8-M16
100		52	220	180	156	365	8-M16
125		56	250	210	184	400	8-M16
150		56	285	240	211	475	8-M20
200		60	340	295	266	540	8-M20
250		68	395	350	319	630	12-M20
300		78	445	400	370	780	12-M20
350		90	505	460	429	885	16-M20
400		90	565	515	480	990	16-M24
450		90	615	565	530	1100	20-M24
500		114	670	620	582	1200	20-M24
600		154	780	725	685	1450	24-M30
