當前位置：首頁 >> 旋塞閥 >> 全銅旋塞閥 >> 三通全銅內螺紋旋塞閥

更新時間 2024-12-22 0:07:47

全銅旋塞閥

三通全銅內螺紋旋塞閥

產品名稱：

三通全銅內螺紋旋塞閥

型號：

X16W-10T

口徑：

DN15-100

壓力：

0.6-6.4MPa

材質：

黃銅

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【三通全銅內螺紋旋塞閥】

三通全銅內螺紋旋塞閥詳細介紹

三通全銅內螺紋旋塞閥產品概述：

三通全銅內螺紋旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

三通全銅內螺紋旋塞閥工作原理：

三通全銅內螺紋旋塞閥是一種能快速開關的閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

三通全銅內螺紋旋塞閥性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X16W-1.0T	1.0	1.5	1.1	硝酸、醋酸	≤100

三通全銅內螺紋旋塞閥零件材料：

零件名稱	閥體、塞子	填料	適用介質	工作溫度（℃）
材料	鑄銅	油浸石棉盤根	水、蒸汽、油品	≤100

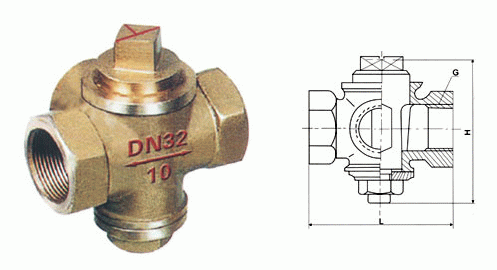

三通全銅內螺紋旋塞閥外形結構圖：

三通全銅內螺紋旋塞閥連接尺寸：

公稱通徑 DN	管螺紋 G	L			H
公稱通徑 DN	管螺紋 G	PN6	PN10	PN16	PN6	PN10	PN16
15	1/2	70	70	70	78	78	78
25	1	100	100	100	123	123	123
32	11/4	120	120	120	150	150	150
40	11/2	130	130	130	160	160	160
50	2	143	143	143	186	186	186
