當前位置：首頁 >> 陶瓷閥門 >> 陶瓷截止閥 >> 陶瓷截止閥

更新時間 2024-12-22 0:10:54

陶瓷截止閥

產品名稱：

陶瓷截止閥

型號：

J41TC

口徑：

DN15-200

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【陶瓷截止閥】

陶瓷截止閥詳細介紹

陶瓷截止閥產品概述：

J41TC陶瓷截止閥主要采用陶瓷閥座、陶瓷閥芯構造。陶瓷截止閥的構造與普通截止閥無異，其啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。一般只適用于全開和全關，不允許作調節和節流。由于其閥座和閥辯系采用結構陶瓷制品，其精確度和耐磨性不受冷熱膨脹系數影響，在惡劣環境和流體之下，更有良好的操作性和使用壽命。

陶瓷截止閥應用規范：

設計與制造		GB/T 12235
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	JB79.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	Gb/T 12230
標志		Gb/T 12220
供貨		JG/T7928

陶瓷截止閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	6	填料	柔性石墨
2	閥座	結構陶瓷	7	填料壓蓋	WCB
3	密封圈	結構陶瓷	8	螺母	黃銅
4	閥辨	A105N	9	手輪	Qt400
5	閥桿	2Cr13	10

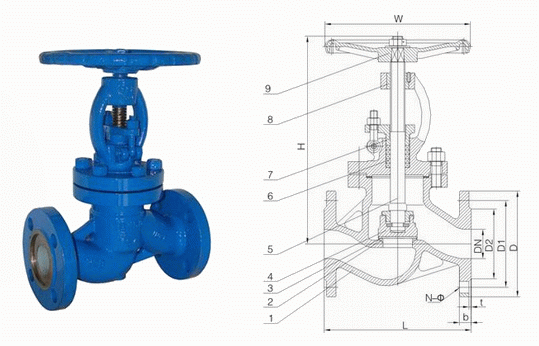

陶瓷截止閥外形結構圖：

陶瓷截止閥連接尺寸：

DN	PN(Mpa)	尺寸
DN	PN(Mpa)	L	D	D1	D2	b	Z-Φd	H
15	1.0	130	95	65	45	16	4-M12	218
20		150	105	75	55	16	4-M12	258
25		160	115	85	65	16	4-M12	275
32		160	135	100	78	18	4-M16	280
40		200	145	110	85	18	4-M16	310
50		230	160	125	100	20	4-M16	320
65		290	180	145	120	22	8-M16	325
80		310	195	160	135	22	8-M16	355
100		350	230	190	160	24	8-M20	415
125		400	270	220	188	28	8-M22	460
150		480	300	250	218	30	8-M22	510
200		600	3600	310	278	34	8-M2212	568
