當前位置：首頁 >> 真空閥門 >> 真空插板閥 >> CCQ型氣動超高真空插板閥

更新時間 2024-12-22 0:10:33

真空插板閥

CCQ型氣動超高真空插板閥

產品名稱：

CCQ型氣動超高真空插板閥

型號：

CCQ

口徑：

DN50-800

壓力：

0.6×106 ~1.3×10-4

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【CCQ型氣動超高真空插板閥】

CCQ型氣動超高真空插板閥詳細介紹

CCQ型氣動超高真空插板閥產品概述：

CCQ型系列氣動超高真空插板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，驅動閥板作上下運動，實現閥門的開啟或關閉，從而達到在超高真空系統中接通或切斷氣流的目的。適用的工作介質為潔凈的空氣和非腐蝕性氣體。

CCQ型氣動超高真空插板閥技術性能：

適用范圍(Pa)	105～1.3x10-7
閥門漏率(Pa.L/S)	DN≤200為≤1.3x10-7 DN≥250為≤6.7x10-7
閥門烘烤溫度（℃）	≤150(除傳動裝置外)
開閥時閥板兩側壓力差(Pa)	≤2.7x103
氣源壓力（MPa）	0.4～0.6
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號 特殊指定：微動開關DC/AC5～240V

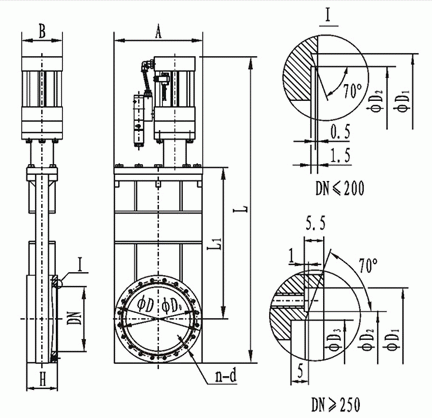

CCQ型氣動超高真空插板閥外形結構圖：

CCQ型氣動超高真空插板閥連接尺寸：

型號	通徑(DN)	ΦD	ΦD0	ΦD1	ΦD2	ΦD3	H	A	n-d	L	L1	B	法蘭標準
CCQ-50	50	89	72.4	61.6	55.6	/	60	91	8-M8	515	153	62	GB/T6071
CCQ-63	63	114	92.1	82.6	76.6	/	65	105	8-M8	590	180	62
CCQ-80	80	130	110	99	93	/	65	130	16-M8	608	220	75
CCQ-100	100	152	130.2	120.7	114.7	/	70	152	16-M8	655	267	94
CCQ-150	150	202	181	171.5	165.5	/	70	202	20-M8	707	350	94
CCQ-200	200	254	231.8	222.3	216.6	/	80	251	24-M8	806	426	112
CCQ-250	250	314	288	308	275	271	85	300	32-M8	1125	550	112	JB5278
CCQ-300	300	365	338	353	323	318	90	352	32-M10	1195	613	140	/
