當前位置：首頁 >> 真空閥門 >> 真空蝶閥 >> GI型高真空蝶閥

更新時間 2024-12-22 0:10:07

真空蝶閥

GI型高真空蝶閥

產品名稱：

GI型高真空蝶閥

型號：

口徑：

DN25-500

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GI型高真空蝶閥】

GI型高真空蝶閥詳細介紹

GI型高真空蝶閥產品概述：

GI型系列高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能、旋轉平穩、密封可靠。高真空蝶閥是使用閥桿插入體內，閥板固定在閥桿上的原理，轉動90度達到開關目的。適用的工作介質為空氣和非腐蝕性氣體。

GI型高真空蝶閥技術性能：

適用范圍(Pa)	105～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-4
介質溫度(℃)	-25~+80（密封材料為丁腈橡膠） -25～+150（密封材料為氟橡膠）
氣源壓力(MPa)	0.4～0.8
法蘭標準	JB919
安裝位置	任意

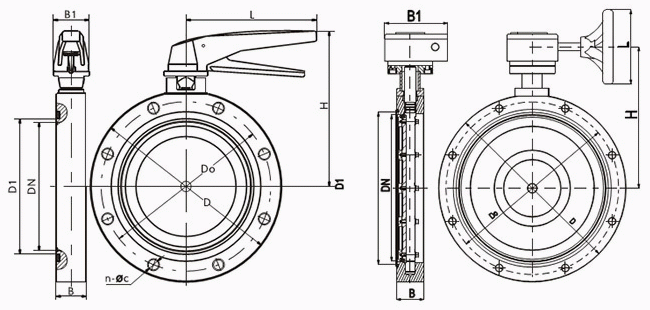

GI型高真空蝶閥外形結構圖：

GI型高真空蝶閥連接尺寸：

型號	通徑(DN)	D	Do	D1	B	H	n-ΦC
GI-25	25	70	55	65	22	72	4-Φ7
GI-32	32	78	64	70	22	76	4-Φ7
GI-40	40	85	70	75	22	90	4-Φ7
GI-50	50	110	90	90	22	98	4-Φ9
GI-63	63	130	110	100	26	130	4-Φ9
GI-80	80	145	130	110	30	140	4-Φ9
GI-100	100	170	145	120	30	153	4-Φ12
GI-125	125	195	170	140	35	165	4-Φ12
GI-150	150	220	195	155	35	179	8-Φ12
GI-200	200	275	250	190	40	208	8-Φ12
GI-250	250	330	300	225	45	234	8-Φ12
GI-300	300	380	350	245	55	300	8-Φ14
GI-400	400	500	465	409	60	340	8-Φ18
GI-450	450	550	515	460	65	361	8-Φ18
