當前位置：首頁 >> 氨用閥門 >> 氨用截止閥 >> 法蘭氨用截止閥

更新時間 2024-12-22 0:01:36

氨用截止閥

法蘭氨用截止閥

產品名稱：

法蘭氨用截止閥

型號：

J41F、J41B

口徑：

DN15-300

壓力：

1.6-4.0MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【法蘭氨用截止閥】

法蘭氨用截止閥詳細介紹

法蘭氨用截止閥概述：

法蘭氨用截止閥的密封面采用巴氏合金、四氟、尼龍等。采用耐低溫優質碳鋼或不銹鋼為閥體，使用壽命長。是安裝在制冷系統的設備或管路上，用來接通和切斷制冷工質流動的通道，在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。

法蘭氨用截止閥主要用途：

法蘭氨用截止閥適于溫度-40~+150℃的氨、氨液介質的管路及液化氣管路上作啟閉作用。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位使用。

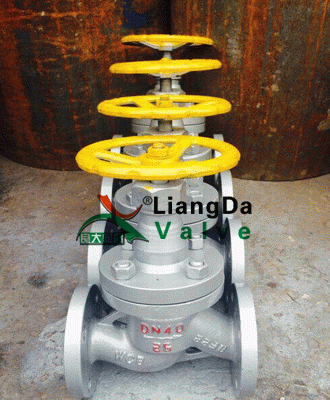

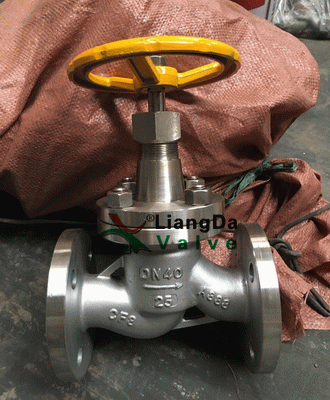

法蘭氨用截止閥產品實物圖：

法蘭氨用截止閥零件材料：

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	閥桿	墊片
J41B-25C	鑄鋼	巴氏合金	聚四氟乙　烯	碳鋼		聚四氟乙　烯
J41B-25Z	灰鑄鐵			碳鋼
J41B-25P	不銹鋼			不銹鋼
J41F-25Z	灰鑄鐵			碳鋼

法蘭氨用截止閥性能規范：

公稱壓力PN（MPA）

試驗壓力PS（MPa）

適用介質

適用溫度（℃）

2.5

3.8

氨氣、

氨液等

NH3

巴氏合金

-40℃

+150℃

四氟

-40℃

+200℃

4.0

6.4

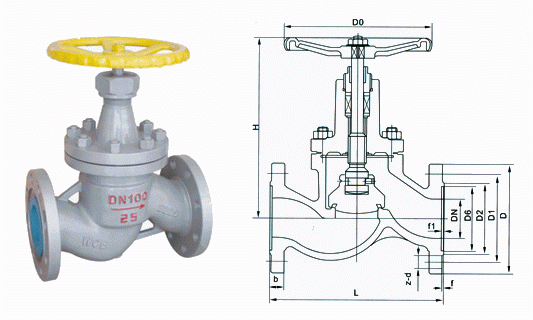

法蘭氨用截止閥外形結構圖：

法蘭氨用截止閥連接尺寸：

公稱通徑 DN（mm）	尺　　寸
公稱通徑 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	關	開	D3
10	130	90	60	40	35	16	2	4	4-φ14	165	185	110
15	130	95	65	45	40	16	2	4	4-φ14	165	185	110
20	150	105	75	55	51	18	2	4	4-φ14	170	200	120
25	160	115	85	65	58	18	2	4	4-φ14	197	210	120
32	180	135	100	78	66	20	2	4	4-φ18	199	213	140
40	200	145	110	85	76	20	3	4	4-φ18	248	264	160
50	230	160	125	100	88	22	3	4	4-φ18	265	295	180
65	290	180	145	120	110	24	3	4	8-φ18	310	349	220
80	310	195	160	135	121	26	3	4	8-φ18	340	357	240
100	350	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	400	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	480	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	600	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	650	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	750	485	430	390	364	40	3	4.5	16-φ30	-	995	550
